| MOQ: | 1 |
| 가격: | Customized |
| 표준 포장: | 접착판 케이스 |
| 배송 기간: | 30일 |
| 결제 방법: | T/T |
| 공급 능력: | 1개월당 10세트 |

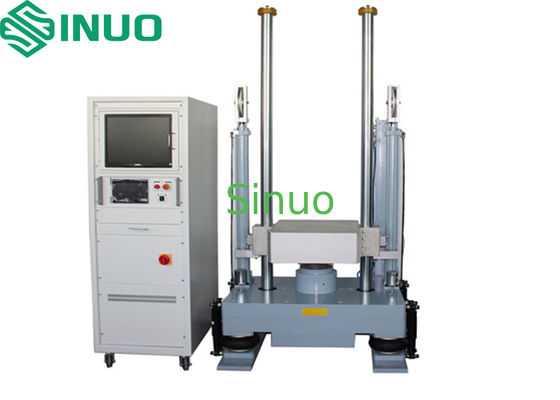

하프 시너스 파동형 생성기와 함께 수압 수직 충격 테스트 시스템
제품난정보:
이 기계는 주로 전자 제품, 항공 우주, 선박, 군사 산업, 자동차 부품, 운송 등 분야에서 충격 테스트에 적합합니다.다른 파동 형태 생성기를 선택함으로써, 반 시노스 파동, 피크 후 자그빨 파동 또는 제곱 파동과 같은 충격 테스트를 수행 할 수 있습니다.
장비는 MIL-STD-202F, IEC-68-2-27, MIL-STD-810F, MIL-STD-883E 등의 시험 사양을 충족합니다.
환경 요구 사항:
1현장 온도: 5°C~+28°C (24시간 내 평균 온도 ≤28°C)
2상대 습도: ≤85%RH
3공기 출처: 0.5~0.8MPa
4전원 공급 조건: 3단계 5선
5전압 범위: AC380V
6허용되는 주파수 변동 범위: (50±0.5) Hz
7보호지선의 지식 저항은 4Ω 미만입니다.
8사용자는 설치 현장에서 장비에 대응하는 용량의 공기 또는 전력 스위치를 구성해야하며이 스위치는이 장비에 독립적으로 사용해야합니다.
기술 파라미터:
| 작업 플랫폼 | 1000 × 1000 mm |
| 작업 표면 재료 | 고강도 수입 고품질 알루미늄 합금 |
| 최대 부하 | 200kg |
| 반 시노스 최고 가속 | 15~300g |
| 반 시노스 펄스 지속 시간 | 30.5~30ms |
| 리프팅 방법 | 수압 승강기 |
| 장치 크기 | 약 2150 × 1450 × 2250mm |
| 전체 장비 | 약 3000kg |
| 측정 시스템 | |
| 입력 채널 | 2개의 채널 |
| 샘플링 빈도 | 192KHz |
| 입력 양식 | 전압, 충전 |
| 전압 범위 | -10V-+10V |
| 결합 방법 | AC,DC,ICP |
| 충격 파동 형태 | 반 시노스 |
| 통신 인터페이스 | USB20 |
| 지원된 표준 | 국가 표준, 국가 군사 표준, 미국 군사 표준, 사용자 정의 표준 |
| 운영체제 | 마이크로소프트 윈도우7/10 |
| 시스템 가속도 | |
| 브랜드 | YMC |
| 출력 방법 | 충전 유형 |
| 감수성 | 3.93pC/g |
| 주파수 범위 | 0.5~12KHz |
| 가속 범위 | ±2500G |
| 업무 환경 | -40~+160°C |
| 다른 것 | |
| 전원 공급 | 단상 380V±10% |
| 압축 공기 | 00.8Mpa |
| 온도 | NT1기온 |
| 습도 | 25°C<85RH% |
충격 기계의 주요 소개:
1작업 플랫폼: 고강도 수입 알루미늄 합금 작업 플랫폼이 채택됩니다.
2들어올림 메커니즘: 수압 실린더 들어올림 및 낮추기.
3- 들어올림 높이 조절: 들어올림 높이는 밑에 설치된 광전기 인코더 단위로 측정됩니다. 광전기 인코더 측정은 높은 정확도를 가지고 있습니다.강력한 반 간섭 능력, 높은 신뢰성, 충격의 반복성을 보장합니다.
4브레이킹 시스템: 공기 브레이킹 강한 마찰 브레이크
5버퍼 시스템: 지상에서의 충격 테스트의 충격 힘을 효과적으로 줄이고, 베이스, 덤퍼 및 에어백으로 구성된 자기 버퍼 시스템을 설계합니다.
주요 구성 목록:
| 아니 | 이름 | QTY |
| 1 | 충격 테이블 몸체 | 1SET |
| 2 | 반 시노파 생성기 (필트) | 1SET |
| 3 | 수압 소스 시스템 | 1SET |
| 4 | 센서 | 1SET |
| 5 | 충전 증폭기 | 1SET |
| 6 | 컨트롤러 | 1SET |
| 7 | 측정 및 제어 소프트웨어 | 1SET |
| 8 | 전문 산업용 컴퓨터 | 1SET |
