| MOQ: | 1 |
| 가격: | Customized |
| 표준 포장: | 접착판 케이스 |
| 배송 기간: | 30일 |
| 결제 방법: | T/T |
| 공급 능력: | 1개월당 10세트 |

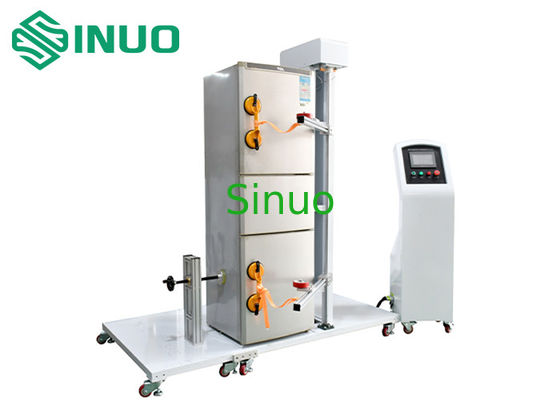

IEC 62552:2015 냉장고 문 스위치 내구성 검사기
제품 정보:
냉장고 문 스위치 내구성 검사기는 IEC 62552:2015 10장 및 고객 요구 사항에 따라 설계 및 제조됩니다.정면 냉장고의 수직 문의 내구성 테스트 및 냉장고 에너지 효율성 성능 테스트와 함께 문을 열고 닫는 작업을 수행하는 데 사용됩니다.이 완전 자동화된 전문 테스트 장비는 테스트 및 인증 기관, 공장 실험실 및 다른 테스트 부서에 적합합니다.
장비 원칙:
·문 열기 동작: 세르보 모터가 로봇 팔을 구동하여 유연한 로프를 당겨 흡입컵에 부착된 문을 0°에서 5°15°까지 제어된 방식으로 움직입니다.문은 필요한 제한된 각을 도달할 때까지 자유롭게 계속 움직입니다..
·문 닫기 동작: 세르보 모터가 로봇 팔을 구동하고 압력 롤러는 문을 45°에서 40~35°까지 통제된 방식으로 밀어냅니다. 문은 완전히 닫힐 때까지 자유롭게 움직입니다.
·각 완전한 사이클은 하나의 문 열기와 하나의 문 닫기 동작으로 구성됩니다.
기술 매개 변수:
| - 아니 | 항목 | 설명 |
| 1 | 입력 전력 | AC220V 50HZ, 5kW |
| 2 | 전기 제어 | 미쓰비시 PLC 지능 제어 |
| 3 | 사용자 인터페이스 | WEINVIEW 7인치 컬러 HMI 터치 스크린 동작 |
| 4 | 드라이브 시스템 | 세르보 모터 |
| 5 | 적용 가능한 시험 샘플 범위 | WDH=(0.5 ~ 1.0m) ×(0.5 ~ 0.7m) ×(0.8 ~ 2.0m) |
| 6 | 테스트 항목 | 내구성 검사수직 냉장고 문 잠금 장치(왼쪽과 오른쪽 개구로 모두 호환) |
| 7 | 테스트 스테이션 | 단일 스테이션, 한 번에 하나의 냉장고를 테스트 할 수 있습니다, 왼쪽과 오른쪽 문은 동시에 테스트 할 수 없습니다. |
| 8 | 로봇 팔 | 유연 한 로프 를 통해 흡입컵 에 연결 된 두 세트 의 문을 열 수 있는 로봇 팔 |
| 9 | 흡수 시스템 | 분리되는 것을 방지하기 위해 안정적인 연속적 접착을 가진 흡수컵 두 세트 |
| 10 | 도어 스위치 사이클 | 터치 스크린 설정, 0-999,999 주기, 조절, 미리 설정된 값에 도달하면 자동 종료 |
| 11 | 문 열각 | 0°-70° 터치스크린 설정, 조절 |
| 12 | 문을 열고 닫는 휴식 시간 | 0~99999.9초, 터치스크린 설정, 조절 |
| 13 | 문 열기 속도 | 0-360°/s, 미리 설정 |
| 14 | 문을 열고 닫는 비율 | 10~25회/분, 터치 스크린 설정, 조절 |
| 15 | 냉장고 위치 메커니즘 | 한 세트, 냉장고의 측면과 뒷부분을 고정하는 데 사용됩니다. |
| 16 | 안전 보호 | 비상 정지, 누출 보호, 단전 보호, 과부하 보호 |
| 17 | 장비의 크기와 무게 |
주요 프레임: W1800* D1150 * H2150 mm, 약 300kg 컨트롤 캐비닛: W500* D600* H1200 mm, 약 100kg |
