| MOQ: | 1 |
| 가격: | Customized |
| 표준 포장: | 접착판 케이스 |
| 배송 기간: | 30일 |
| 결제 방법: | T/T |
| 공급 능력: | 달 당 5개 세트 |

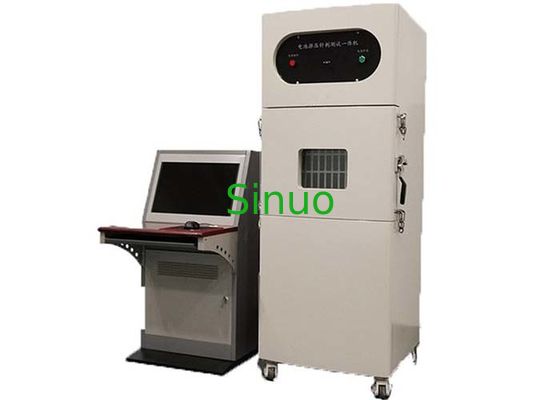

IEC 62133 배터리 분쇄 및 손톱 침투 테스트 챔버 150KN 컴퓨터 제어
표준:
AIS 038 분쇄 테스트에 해당한다. 106 cl.no. 3의 79 페이지.2, 손톱 침투 테스트 106 cl.no. 3의 페이지 1013.2 (a)
IEC62133-2012, IS0 12405-4:2018, 등등
특징:
1테스트 소프트웨어에는 전압 획득 기능이 있습니다: 단일 배터리의 테스트 요구 사항에 따라배터리 껍질이 찢어지거나 배터리가 단회로 될 때까지 (배터리의 내부 전압은 0V가 됩니다), 테스트 동안 배터리 전압 변화는 자동으로 수집됩니다. 전압이 0이면 장비는 자동으로 테스트를 중지합니다.
2전력 배터리의 테스트 요구 사항에 따라: 테스트 시스템은 먼저 배터리 모듈의 크기의 30%까지 압축 할 수 있습니다.또는 특정 압력 값을 설정 (예: 진압 힘은 20kN입니다)진압 테스트가 설정된 힘 값에 도달하고 설정된 압력 유지 시간이 달성되면 장비는 테스트를 중지합니다.
3표본은 압력, 변형 및 전압의 세 가지 조건 중 어느 하나에 따라 테스트 할 수 있습니다.
4세 가지 테스트 모드는 조건의 모든 조합에 대한 제어 변수로 사용될 수 있습니다. 즉, 세 개 또는 두 가지 테스트 조건이 동시에 설정 될 수 있습니다. 조건 중 하나가 충족되면장치가 테스트를 중지합니다.
5테스트 시스템은 테스트 중에 속도를 표시 할 수 있습니다. 테스트에 필요한 테스트 속도는 컴퓨터 소프트웨어에서도 설정 될 수 있습니다.
6. 컴퓨터 운영 체제는 윈도우 대화 상자에서 처리됩니다. 테이블 모드는 스스로 계획 할 수 있습니다. 테스트 데이터는 프로세스 전체에 기록됩니다. 그것은 저장,비교 및 추적 기능.
7전용 테스트 제어 메인보드는 힘, 이동 및 전압을 동시에 기록 할 수 있습니다. 제어 메인보드는 컴퓨터에 실시간으로 명령을 보낼 것입니다.그리고 제어 인터페이스는 압축 힘을 기록하고 모니터링합니다, 온도, 전압, 속도 및 변형 실시간. 보고서를 생성하거나 데이터를 직접 수출하는 것이 편리합니다. 제어 메인보드는 조작이 쉽습니다.
8. 테스트 동안, 테스트 기능은 전압 신호를 수집하여 제어 할 수 있습니다. 전압은 배터리 테스트 동안 변경됩니다. 테스트 시스템에 지정 된 전압 값을 입력합니다.그리고 시스템은 신호를 내보냅니다.정해진 전압 값이 도달하면 진압 테스트가 중단됩니다.
기술 매개 변수:
| 사용자 배터리 셀 크기 | 최대 크기 (길이 x 너비 x 높이): 225*185*160mm, 무게: 18kg-20kg |
| 시험 공간 | 1000×1000×1000mm (폭, 깊이 및 높이) |
| 크기 | 1300×1400×2000mm (폭, 깊이 및 높이, 실제 설계에 따라) |
| 장비 구조 | 상자형 구조 |
| 연소 배기가스 포트 | 흡연 배기가스 포트 지름 150mm입니다 |
| 시험 구멍 | 각 쪽에 50mm 구멍이 열립니다 |
| 제어 방법 | 원격 컴퓨터 제어, 거리는 ≥10m |
| 드라이브 방식 | 전기 실린더 드라이브 |
| 압력 범위 | 1~150kN |
| 압력 정확성 | ±1%FS |
| 압력 해상도 | 0.01KN |
| 압력 유지 시간 | ≥100h를 설정할 수 있습니다. |
| 압축 침술 속도 | 0.1~40mm/s (조정 가능) |
| 속도 정확성 | 0.1mm/s~5mm/s 정확도 ±0.05mm/s; 5mm/s~40mm/s 정확도 ±0.1mm/s |
| 속도 해상도 | ≤0.01mm/s |
| 이동 | 0~400mm |
| 이동 정확성 | ±0.1mm |
| 강철 바늘 |
1) 사양: φ3mm, φ4mm, φ5mm, φ6mm, φ7mm, φ8mm 2) 길이: L=200mm 3) 재료: 스테인리스 스틸 4) 각: 45°~60° 5) 양: 각각 2개
|
| 주사기 방향 | 위에서 아래로 분쇄와 침술 |
| 머리는 쪼개라 |
R75*750mm 반 실린더, 쉽게 분리할 수 있습니다.
|
| 평평한 분쇄머리 |
평평한 머리로
|
| 바늘 고정 장치 | |
| 힘 표시 | 컴퓨터 디스플레이 |
| 센서 해상도 | 1/10000 |
| 단위 전환 | kgf, N, kN |
| 온도 추출 시스템 | 온도 획득 범위 0+1000°C |
| 온도 해상도: 0.1°C | |
| 온도 측정 정확도: ±0.5°C | |
| 온도 획득 채널: 2개의 채널 | |
| 온도 획득 주파수: 100ms | |
| 전압 획득 시스템 | 전압 획득 범위: 0~100V |
| 전압 획득 정확도: ≤±0.5%FS | |
| 해상도: 10mV | |
| 전압 획득 채널: 1 채널 | |
| 전압 샘플링 주파수: 100ms | |
| 샘플링 라인의 길이가 | 2m |
| 취득 빈도 | ≥50Hz |
| 절단 조건 | 압력, 전압 및 변형은 별도로 설정하고 동시에 모니터링 할 수 있습니다. 하나 이상의 변수가 설정 값에 도달 할 때까지 테스트를 중단 할 수 있습니다. |
| 힘 | 25KW |
| 전원 공급 | 380V |
| 무게 (약) | 800kg |
환경 요구 사항:
1. 주 전력 누출 차단기: AC380 ((1±10%) V (50±0.5) Hz 3 단계 4 전선 + 보호 지상 전선. 10m2 전선을 설치, 3P 63A 누출 보호 스위치
2전력 케이블: 한 개의 5 코어 케이블 (4 코어 케이블 + 보호 지선), 약 3 미터 길이 (박스 밖)
3설치 장소:
1 바닥은 평평하고 환기가 잘 됩니다.
2 장비 주변에서 강한 진동이 없어야 합니다.
3 장비를 둘러싼 강한 전자기장이 없습니다.
4 장비를 둘러싼 화염성, 폭발성, 부식성 물질 및 먼지가 없어야 합니다.
5 직접 햇빛이나 높은 온도와 습도를 피하십시오.
6 현장의 지상 부하 운반 용량: 650kg/m2 이상 (전제 조건: 장비 주변의 통로 크기는 ≥ 600mm, 부하 무게는 ≤ 500kg)
7 장비 주변에는 사용 및 유지보수를 위한 적절한 공간이 있어야 합니다.
8 장비 주변에는 적어도 한 사람이 통과할 수 있는 공간이 있어야 합니다. 즉 ≥600mm
9 장비 문 이 정상적 으로 열리고 닫을 수 있는 공간 이 있어야 하며, 장비 문 앞 에는 다른 사물 이 없어야 한다.
4환경 조건: 온도: 20°C±5°C; 상대 습도: ≤85%RH; 대기 압력: 80kPa
