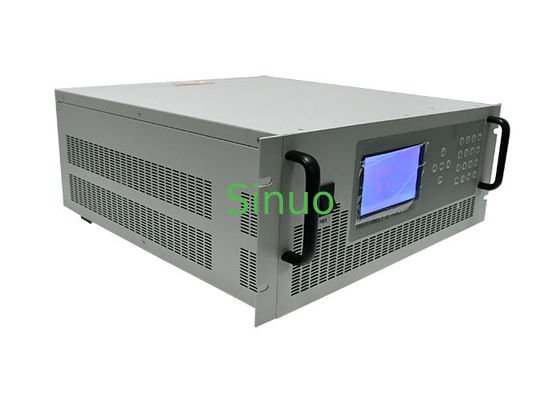

동전 동전 출력 전류 100A SPWM 고주파 펄스
| Output Current: | 0-100A | Output Voltage: | AC 5V |
| Power Capacity: | 500V | Input Voltage: | 127 V±10 % |
| Input Frequency: | 47 Hz ~ 63 Hz | Output Frequency: | 47 Hz ~ 63 Hz |
| Voltage Resolution: | 0.1 Ｖ | Frequency Regulation: | 0.01% |
| High Light: | SPWM AC 일정한 전류 원,100A AC 일정한 전류 원 |
||
동전 동전 출력 전류 100A SPWM 고주파 펄스
제품 개요:
동류 동류 소스는 SPWM 고주파 펄스 너비 펄스 너비 변조를 채택, IGBT는 출력을 실현, 출력 전류와 주파수를 변조 할 수 있습니다, 빠른 응답 속도를 가지고,높은 일정한 전류 정확성, 그리고 장기간 안정적인 작동. 그리고 그것은 네트워크 전압 변동, 루프 저항 변화 및 제품 내부 저항 변화로 인한 현재 변화를 극복 할 수 있습니다.인적 요인에 영향을 받지 않고: 작은 크기, 높은 효율성, 신뢰성 및 유지보수 비용은 전통적인 전압 조절기에 비해 명백한 장점을 가지고 있습니다.주로 특정 제품의 전류 열 효과를 시험하고 적용하는 데 사용됩니다., 예를 들어 단속기, 안전 장치, 열 릴레이, 자기 시작기 및 기타 보호 스위치 및 등급 전류와 같은 열 효과 테스트가 적용 된 다양한 유형의 트랜스포머,작동 전류, 단축 전류 등
기술 매개 변수:
| 모드 | CCS1000 | |||||||||
| 힘 | 500VA | |||||||||
| 작업 | SPWM (신맥 펄스 너비 변조) | |||||||||
| 입력 | 단계 | 1φ2W+PE 단相 2선 + 지상 | ||||||||
| 전압 | 127V±10 % | |||||||||
| 빈도 | 47 Hz 63 Hz | |||||||||
| 출력 | 단계 | 1φ2W+PE 단相 2선 + 지상 | ||||||||
| 빈도 | 47 ~ 63 Hz 조절 (정직 변속기 50Hz, 60Hz, 100HZ, 120HZ) | |||||||||
| 전압 | AC 5V | |||||||||
| 전류 | 0-100A | |||||||||
| LED 디스플레이 | 전압 Vrms, 전류 팔, 주파수, 전력 와트 | |||||||||
| 선형 규제 | 0.1% | |||||||||
| 부하 규제 | 1 % | |||||||||
| 하모닉 THD | 2% (순수 저항 부하) | |||||||||
| 주파수 규제 | 0.01 % | |||||||||
| 전압 해상도 | 0.1V | |||||||||
| 주파수 해상도 | 0.01 Hz | |||||||||
| 현재 결의 |
출력 I < 10A: 해상도: 0.001A 출력 100> Io≥10 A: 해상도 0.01 A |
|||||||||
| 측정 정확성 | 전압 | 0.5% FS+ 5dgt | ||||||||
| 전류 | 0.5% FS+ 5dgt | |||||||||
| 와트 | 0.5% FS+ 5dgt | |||||||||
| 빈도 | 0.01 % FS+ 5 dgt | |||||||||
| 정밀성 설정 | 전압 | 1 % FS | ||||||||
| 전류 | 0.1% FS | |||||||||
| I-LIM 세트 | O-MAX 전류 | |||||||||
| 보호 | 과전류, 과기온, 과부하, 단회로 | |||||||||
| 냉각 | 팬 강제 냉각 | |||||||||
| 무게 (kg) | 15 | 20 | 30 | 35 | 50 | 80 | 80 | 120 | 300 | |
| 크기는 W × H × D ((mm) | 430×133×370 | |||||||||
| 작업 환경 | 0~40°C, 20-90%RH | |||||||||
특징:
1일정한 전류, 일정한 전류 조정 범위: 0-최대 값 연속 조정
2. 일정한 압력, 일정한 압력 조정 범위: 0- 최대. 값 연속 조정.
3. 주파수 변환, 주파수 조정 범위: 47Hz-63Hz 조절, 고정 기어 50Hz, 60Hz, 100Hz, 120Hz.
4일정한 전류와 일정한 전압을 사용할 때 제어 및 보호 특성을 유지하기 위해 자동으로 교차 변환 할 수 있습니다.
5근 평균 제곱 전압, 근 평균 제곱 전류, 활성 전력, 주파수 등을 측정.
6보호 모드: 과전압, 과전류, 과부하, 단회로, 전류 제한 등
7입력과 출력은 고립되어 있습니다.
