| MOQ: | 1 |
| 가격: | Customized |
| 표준 포장: | 합판 |
| 배송 기간: | 30일 |
| 결제 방법: | T/T |
| 공급 능력: | 달 당 20개 세트 |

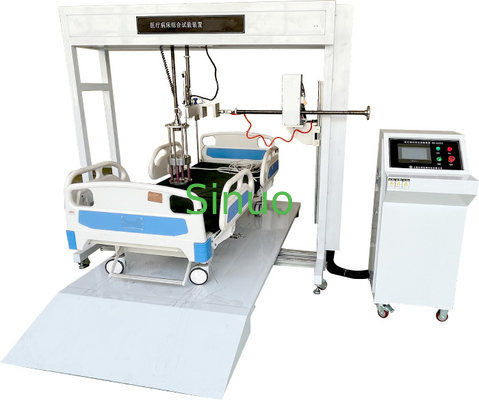

IEC60601-1 완전 자동화된 의료 침실 종합 시험 장치
제품 정보:
1표준: IEC60601-1을 준수합니다.2012, YY9706.252-2021 제201조9.8.3.3 및 2019.8.3.3.4, IEC60601-2-52:2009.
2- 샘플과 제한: 의료 침대.
3응용: 그것은 인간의 신체의 동적 및 정적 로드 테스트를 시뮬레이션하는 의료 병원 침대에 적합합니다. 그것은 또한 강도, 생명 테스트, 충격,내구성을 확인하기 위해 의료 병원 침대의 측면 레일의 내구성 시험안전성, 신뢰성
4시험 원리: 세르보 모터는 조작기를 움직여 정적 부하 테스트, 동적 부하 피로 테스트, 사이드 레일 스트레스 테스트, 팽창 수명 테스트를 수행합니다.의료 침대에 대한 충격 및 내구성 테스트.
5장비 구조 및 특성: 장치는 확장 된 작업 표면, 상부 로딩 기계적 팔, 측면 로딩 기계적 팔, 자유 낙하 운전 리프팅 장치로 구성됩니다.전철 프레임, 전기 제어 캐비닛. 테스트 벤치는 PLC 지능형 중앙 통합 제어, 터치 스크린 디스플레이 및 작동을 사용합니다. and is driven by a servo motor to apply a certain force value on the top and side of the sample (in the direction required by the standard) for a certain period according to the standard requirements to verify its mechanical strength운전 장치는 병원 침대에 자유 낙하 충돌 테스트를 수행하기 위해 들어올리고 낮춰집니다. 테스트 힘 값, 일정한 힘 시간,그리고 테스트의 수는 터치 스크린 인터페이스를 통해 설정할 수 있습니다압력은 각기 다른 사양의 표본과 일치하도록 측면과 상단에 자동으로 적용되며 테스트 프로세스는 완전히 자동화 될 수 있습니다.
기술 매개 변수:
| 장비의 차원 |
약: 4800×2000×2250 (mm) W×D×H
|
| 장비 무게 | 500kg |
| 사용 환경 | 전원 공급: AC220V±10%/50-60Hz, 전력 3.0KW |
| 역 | 단일 스테이션은 사용자 정의 될 수 있습니다 |
| 전기 제어 방법 | PLC 지능형 통합 제어, 컬러 인간-기계 터치 인터페이스 작동 |
| 테스트 크기 범위 | 최대 WDH=120cm*200cm*130cm |
| 샘플 클램핑 방법 | 기계적 클램핑 |
| 테스트 항목 및 행동 프로세스 |
1인체 정적 부하 테스트 (201.9.8.3.2) 부하력 값 0-4000N, 일정한 힘 시간: 0-9999min 2인체 동적 부하 테스트 (201.9.8.3.3.1) 부하력 값 1350N, 시험 수: 10,000번 3부근 레일 강도 및 잠금 신뢰성 시험 (201.9.8.3.3.3) 부하력 값 1350N a) 측면 힘 반복 작용 사이클 시험: 201 그림의 E 또는 F로 표시된 방향으로 사이드 레일 상단 중앙 부분에 시직한 100 N의 힘이 적용됩니다.117역방향으로 3,000번 반복해 b) 201 도의 C 또는 D 도표와 같이 길쭉한 힘 반복 작용 주기로 테스트117, 사이드바의 경사 방향으로 100N의 힘을 적용. 역방향. 3,000 번 반복; c) 수직 힘 반복 작용 주기 시험. 201 그림의 B에서 나타낸 바와 같이.117, 수직 방향으로 사이드바 상단에 100N의 힘을 가합니다. 3000번 반복합니다. A 방향으로 테스트는 필요하지 않습니다. d) a), b) 및 c) 를 완료 한 후 201.117 그림 방향으로 가장 나쁜 위치를 따라 정적 부하를 적용하십시오. 사이드 바는 잠금되지 않거나 다른 용납 할 수없는 위험을 초래하지 마십시오. 4팽창 막대기 동적 부하 시험: 750N, 1000번 5매트리스 지원 플랫폼에 대한 충격 테스트 (CC.2.2): 그림 CC.2 충돌기, 자동 들어올림 장치로 180mm의 자유 낙하의 충돌 테스트, 20 번 |
| 기계적 동작 장치 |
수직 조작기 1개 세트: 힘 범위 0-4000N, 시험 항목 1, 2, 3 (c, d), 4, 6, 7에 적합합니다. 측면 조작 장치 1 세트: 힘 범위 0-2000N, 시험 항목 (a, b) 에 적합하며, 90° 방향이 전환될 수 있습니다. 1 세트 리프팅 로봇 팔: 리프팅 높이 180mm, 자동 즉시 방출 |
| 드라이브 모드 | 세르보 모터 + 정밀 절감기 구동 |
| 힘의 가속도 | 0-300mm/min |
| 일정한 힘 시간 | 0-9999s를 설정할 수 있습니다 |
| 시험 주파수 | 0~999999 번을 미리 설정 할 수 있습니다, 표준에 따라 다른 테스트가 미리 설정 될 수 있습니다. |
| 로딩 패드 |
1그림 201.104 전철 로딩 패드
|
| 그림 CC.2 충돌기 | |
| 프레임 | 알루미늄 프로필 프레임, 다양한 표본을 고정하기에 적합합니다. |
| 압력판 | 표준 0.1m2 조각, 커넥터는 M20 스레드, 압력판은 사용에 전환 될 수 있습니다 |
| 안전 보호 | 과부하 보호, 누출 보호 |
