| MOQ: | 1 |
| 가격: | Customized |
| 표준 포장: | 접착판 케이스 |
| 배송 기간: | 30일 |
| 결제 방법: | T/T |
| 공급 능력: | 달 당 15개 세트 |

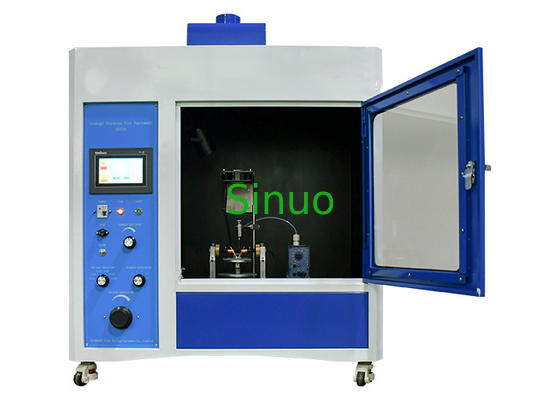

IEC 60598-1 누출 추적 테스트 장비 추적 지수 테스트 CT1 PT1
제품 정보:
시험기는 IEC60112의 표준 요구 사항에 따라 설계 및 제조되며, IEC60335-1 제29.2항 및 IEC 60065:2014 제13항에 따라 요구됩니다.4, IEC60598-1, IEC 60884-1, UL746A 및 ASTM D3638-92 및 기타 누출 추적 테스트의 작동 원칙 (추적 지수 테스트) 는 전도성 액체 (0.요구되는 높이 (35mm) 및 필요한 시간 (30s) 에서 요구되는 부피의 1%NH 4 CL) 는 고체 절연 물질의 표면에 플래티넘 전극 (2mm × 5mm) 사이의 전압으로 떨어집니다.따라서 사용자들은 전기장과 습한 또는 오염된 매체의 결합된 영향 아래 고체 단열 물질 표면의 추적 저항 성능을 평가합니다. 한마디로,이 장치는 비교 추적 지수 (CT1) 및 전기 저항 지수 (PT1) 를 측정하는 데 사용됩니다..
가이브 블록은 기기와 함께 제공되며 전극이 서로 적절한 거리를 가지고 있는지 확인합니다.테이블의 높이는 쉽게 조절됩니다 전극의 올바른 각과 떨어지는 높이를 보장나머지 테스트는 실험실 외부에서 문을 닫고 제어됩니다. 전압, 제한 전류, 방울 속도 및 방울 수가 모두 제어판에 설정됩니다.작업자는 화염이 타오르는지 확인하기 위해 테스트를 관찰해야 합니다.도구는 적어도 2 초의 추적 실패가있는 경우 경보를 울립니다.
누출 추적 테스터는 PLC 제어 시스템과 7 ̊ 컬러 터치 스크린을 채택, 그것은 조명 장비, 저전압 장치의 연구, 생산 및 품질 부서에 적합합니다,가전제품, 기계 도구 전기 기기, 전기 기계, 전기 도구, 전자 기기, 전기 기술 기기, 정보 기술 장비.또한 단열 재료 산업에 적합합니다., 공학 플라스틱, 전기 연결 장치 및 액세서리.
특징:
누출 추적 테스트 장비는 전기 또는 전자 단열 장애를 식별하고 위치시키는 데 사용됩니다.이 장치들은 전기 시스템에서 단열 문제를 감지하고 진단하기 위해 특별히 설계되었습니다.여기 누출 추적 테스트 장비와 그것의 주요 기능에 대한 개요가 있습니다:
고전압 소스: 누출 추적 테스트 장비는 일반적으로 시험 대상에 제어 된 전압을 적용하는 고전압 소스를 포함합니다.전압 수준은 특정 응용 프로그램 및 테스트 요구 사항에 따라 다를 수 있습니다.고전압은 방열을 튼튼하게 만들고 작동 조건을 시뮬레이션합니다.
누출 전류 측정: 이 시험 장치는 누출 전류 측정 기능을 갖추고 있습니다.그들은 단열을 통해 전류의 흐름을 모니터링 하 고 어떤 비정상적인 누출을 감지 하 고 현재 경로를 추적누출 전류 측정은 단열 손상, 습기 또는 오염 침입 또는 다른 단열 관련 문제를 식별하는 데 도움이됩니다.
전압 고장 감지: 누출 추적 테스트 장비에는 전압 고장 감지 장치도 포함됩니다.이 메커니즘은 고전압 스트레스로 고열 장치가 고장 나거나 부서질 때 발생하는 갑작스러운 전압 하락 또는 고장전압 붕괴 검출은 단열의 약한 지점을 식별하고 추가 조사를 필요로하는 지역을 파악하는 데 도움이됩니다.
시험 대상 연결: 시험 장비는 시험 대상과 안전하고 신뢰할 수있는 연결을 구축하기 위해 다양한 연결 옵션을 제공합니다. 여기에는 탐사선, 클립,또는 시험 대상의 성격과 시험 설정에 따라 전문 연결 장치.
데이터 디스플레이 및 분석: 누출 추적 테스트 장비는 종종 누출 전류, 전압 및 기타 관련 매개 변수의 실시간 측정을 표시하는 디스플레이 화면을 갖추고 있습니다.일부 장치는 추가 조사 또는 문서화를 위해 테스트 결과를 기록하고 분석하는 데이터 로깅 기능을 제공 할 수도 있습니다..
안전 특징: 안전은 관련 높은 전압으로 인해 누출 추적 테스트의 중요한 측면입니다. 따라서,이 장치는 전기적 위험으로부터 운영자를 보호하기 위해 내장 된 단열 및 지상화와 같은 안전 기능으로 설계되었습니다.또한 안전 테스트 절차를 보장하기 위해 안전 잠금 장치 및 표시기를 포함 할 수 있습니다.
누출 추적 테스트 장비는 일반적으로 전기 제조, 전력 유통, 전자 및 통신과 같은 산업에서 단열 품질을 평가하는 데 사용됩니다.잠재적인 고장점을 식별, 전기 시스템의 신뢰성과 안전성을 보장합니다.
기술 매개 변수:
|
매개 변수 모델 |
SN774 (0.5m3) |
|
작동 전압 |
220V/50Hz, 1KVA |
|
통제 |
고급 PLC |
|
표시 |
7인치 컬러 터치 스크린 |
|
시험 전압 |
0~600V 조절, 정확도 1.5% |
|
타이밍 장치 |
9999X0.1S |
|
전극 |
플래티넘 전극과 청동 전극 각각 한 쌍 |
|
전극 차원 |
(5±0.1) × ((2±0.1) × ((≥12), 30° 기울기 |
|
각도와 거리를 포함 한 전극 |
60°±5°, 거리는 (4±0.1mm) |
|
전극압 |
1.00N±0.05N (디지털 디스플레이는 선택) |
|
액체의 떨어지는 간격 |
30±5S, 조절 가능 |
|
액체의 높이를 떨어뜨립니다. |
35±5mm |
|
유체 지연을 떨어뜨립니다. |
0.2S (솔레노이드 밸브 열 시간) |
|
떨어지는 액체 크기 |
45~50 방울/cm3 |
|
시간 지연 회로 |
2±0.1S (전류 0.5A 이상) |
|
단회로 압력 감소 |
8% MAX |
|
단회로 전류 |
1±0.1A 1% |
|
바람의 속도 |
0.2m/s |
|
환경 요구 사항 |
0~40°C, 상대 습도 ≤80%, 흔한 진동과 부식 가스가 없는 장소 |
|
장비 크기와 무게 |
1100mm* 550mm* 1100mm, 180KGS |
|
표준에 맞습니다. |
IEC 60112, IEC 60598-1, IEC 60695, IEC 60884-1, UL746A, ASTMD3638 등 |
