| MOQ: | 1 |
| 가격: | Customized |
| 표준 포장: | 접착판 케이스 |
| 배송 기간: | 30일 |
| 결제 방법: | T/T |
| 공급 능력: | 달 당 5개 세트 |

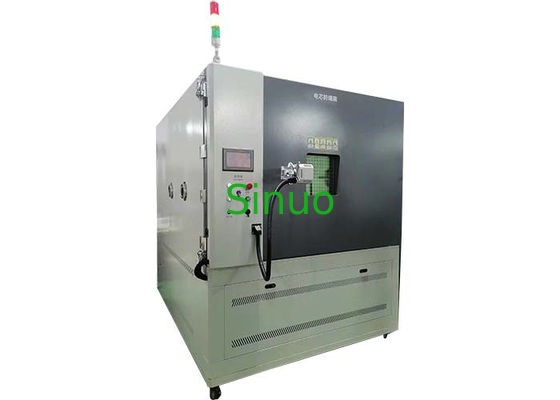

IEC 62133 배터리 폭발 방지 시험실 864L 배터리 시험 장비 0°C~85°C
제품 정보:
준수 표준: UL 1662:2012, UL 2056: 2012, UN38.3 ((2012), IEC62133-2012, IEC 62281: 2006, IEC 60086: 2007.
적용: 이 배터리 폭발 방지 상자는 배터리 폭발이나 연소가 과충전, 과충전 또는 다른 시험 중에 테스트 직원에게 불필요한 피해를 입지 않도록 사용된다.몸 전체가 강철으로 만들어졌어, 강한 질감과 좋은 폭발 방지 효과.
기술 매개 변수:
| 작업실 크기 |
W 900 × H 800 × D 1200mm, 내부 부피 864L 배터리 테스트 요구 사항을 충족합니다. |
| 외부 상자 크기 | 약 L1400*W1850*H2050mm |
| 온도 범위 | 0°C~85°C (전 범위 제어 가능, 조절 가능한 제어 정확도 ±0.01°C) |
| 온도 변동 | ≤±0.5°C |
| 온도 오차 | ≤±1.5°C |
| 온도 균일성 | ≤1.5°C |
| 난방 속도 | 0°C~85°C, 전체 범위 평균 3°C/min 비선형 (부하 없이) |
| 냉각 속도 | 85°C~0°C, 전체 범위 평균 1°C/min 비선형 (부하 없이) |
| 구조적 요구 사항 | 장비는 통합적으로 구성되어 있습니다. 박스의 폭발 저항력은 325Ah 배터리 셀 두 개로 구성된 모듈의 폭발 저항을 충족시킵니다.효율적인 폭발 방지 압력 완화 설계가 수행됩니다.. 강철판 재료는 경직 방지 단열로 처리되어 효과적으로 불 retardant입니다. 구조 설계 도면이 제공됩니다.박스 문 이 열리지 않도록 폭발 방지 할 수 있는 사슬 이 설치 되어 있다. |
| 소음 지수 | ≤ 70dB (전향 방향으로 장치에서 1m 및 1.5m에서 측정) |
| 상자 바닥 | 4 개의 보편적 바퀴와 4 개의 고정 된 발로 장착되어 이동이 쉽고 안정적입니다. |
| 배기 시스템 | 각 방은 독립적으로 제어 할 수 있습니다. 시험 샘플에서 생성되는 연기가 자동으로 감지되고 경보 될 수 있으며 연기가 파이프를 통해 방출 될 수 있습니다.방출 부피가 제공되어야 합니다.. |
|
비디오 감시 |
시험 부위는 고화질 비디오 감시 시스템으로 장착되어 있으며 원격 제어가 가능합니다. 컬러 비디오 픽셀 ≥ 500만 픽셀 비디오 촬영 해상도: PAL: D1 (704x576) / CIF (352x288) / QCIF (176x144) 및 멀티미디어 포맷 (320x240) 수평 투명성: 700TVL 녹화 및 재생 속도: 비디오 채널 (PAL) 당 25 프레임/초 비디오 메모리는 모바일 하드 디스크를 추가하고 비디오 감시 시스템은 데이터 정확성을 보장하기 위해 모바일 하드 디스크와 호환됩니다. (비폭지역에 감시 시스템을 설치해야 하는 경우, 감시 시스템은 폭발 방지 기능을 가지고 있어야 하며, 카메라는 폭발 후에도 명확한 이미지를 모니터링 할 수 있어야 합니다.다음 사용에 영향을 미치지 않습니다) (선택) |
| 다른 기능 | 관측 창문은 300 * 300mm의 크기로 폭발성 유리와 폭발성 필름으로 만들어졌습니다. |
| 소방장치, 자동 및 수동 소방장치 (선택) | |
| 조명 시스템을 설치 | |
|
장비 내부 상자 |
2mm SUS304 스테인리스 스틸 + 3mm 냉불 스틸 판, 내부 상자의 강도를 보장하기 위해 외부 용접 된 강화 갈비뼈가 있습니다. 배터리 폭발의 충격이 상자를 손상시키는 것을 방지합니다. TIG 연속 용접을 채택합니다. 산성,폭발 방지 기능 및 경식 방지 기능; C5 채널 스틸은 강화를 위해 상자 외부에 용접됩니다; |
| 단단한 기단과 프레임 | 장비의 밑부분은 채널 스틸로 용접되어 있습니다. 프레임은 채널 스틸로 용접되어 있으며 전체 장비는 강하고 내구성이 높은 채널 스틸 프레임에 고정되어 있습니다.작동 중에 작은 진동과 낮은 소음. |
| 단단한 문 프레임 | 문 프레임 외부 박스 금속 장판은 둘레 주위에 용접 채널 스틸에 의해 강화됩니다. 힌지와 문 잠금이이 채널 스틸에 고정됩니다.M6 고강성 볼트는 상자의 강도를 보장하기 위해 문 프레임을 고정하는 데 사용됩니다. |
| 문 | 장비는 단일 힌딩 문을 채택하고, 두 층의 실리콘 고무 밀폐 스트립이 문과 상자 몸 사이에 사용되며, 높은 온도와 낮은 온도에 저항하며, 노화 방지,그리고 밀폐 성능을 보장합니다; |
| 문 강화 | 힌지는 문 양쪽에 설치되어 있다. 장착을 위해 문 잠금 위치의 내부 벽에 5mm 두께의 L 모양의 철판이 설치되어 있다.힌지와 문 잠금 문의 강도를 보장하기 위해 볼트로 L 모양의 철판에 고정됩니다. |
| 스테인리스 스틸 힌지 |
문 의 왼쪽 과 오른쪽 에 세 개 의 고강성 스테인레스 스틸 힌지가 설치 되어 있다. 한 개의 힌지는 가로 뻗는 때 3 톤 의 힘 을 깨지 않고 견딜 수 있다.반대 방향으로 구부러져 있더라도, 두 개의 힌지 조각은 완전히 변형되어 깨지지 않고 하나로 결합되어 문 왼쪽 측면의 고정 강도를 보장합니다. |
| 상자의 바닥 | 4개의 유니버설 휠과 4개의 고정 된 발로 장착되어 이동이 쉽고 안정적입니다. |
|
폭발 방지 설계 |
1) 장비는 통합적으로 형성되어 있으며 박스 몸체의 폭발 단점은 두 개의 230Ah 배터리 셀의 폭발 강도를 충족합니다.효율적인 폭발 방지 압력 완화 설계가 수행됩니다.. 강철판 재료는 경직 방지 단열로 처리되어 효과적으로 불 retardant입니다. 구조 설계 도면이 제공됩니다.박스 문 이 열리지 않도록 폭발 방지 할 수 있는 사슬 이 설치 되어 있다.
2) 2mm 두께의 SUS304 스테인리스 스틸 내부 벽 + 3mm 냉 laminated 스틸 판과 5 # 채널 철강을 사용하십시오. 동시에 압력 완화 포트 (300 * 300mm) 를 추가하십시오.유한 요소 소프트웨어 분석에 따르면, 이 출력 압력 아래, 박스 + 압력 완화 포트가 압력 완화 조건에서 ≥ 1.2bar의 힘에 견딜 수 있다고 계산됩니다.그것은 230AH 배터리 실패로 생성 된 압력을 충족. |
|
폭발 방지 체인 |
포트 (총 4개) 의 각 쪽에 2개의 폭발 방지 체인 (φ8mm) 을 설치하여 포트가 폭발의 영향으로 튀어나오지 않도록 한다. |
비디오
비디오
비디오
|
|
