| MOQ: | 1 |
| 가격: | Negotiable |
| 표준 포장: | 합판 상자 |
| 배송 기간: | 30 일 |
| 결제 방법: | 전신환 |
| 공급 능력: | 10은 / 달에서 설정합니다 |

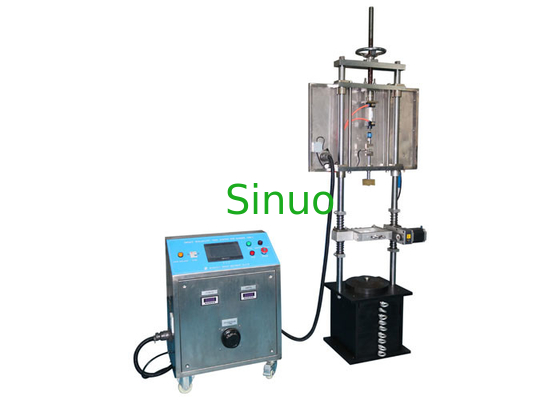

전기 공구 IEC 60745-2를 위한 전기 망치 내구성 충격 시험 기구
전기 해머 내구성 충격 시험 장치에 대한 제품 정보:
표준: IEC 60745-2-1: 드릴 및 임팩트 드릴에 대한 특정 요구 사항, 17절;IEC 60745-2-6: 망치에 대한 특정 요구 사항, 17절 및 그림 103.
신청: 이 장치는 운영하는 소형 모터를 위한 내구성 시험에 적용 가능합니다
전동 공구의 전력은 2.5KW 이하입니다.
테스트 샘플: 전기 망치, 전기 드릴 및 임팩트 드릴
특징: IEC 607465-2-6 그림 103 요구 사항, 로드 해머 또는 드릴에 따라 테스트 장치는 간헐적으로 작동하고 전기 해머 또는 드릴을 정상적으로 사용하는 동안 전기적 또는 기계적 위험이 나타나는지 확인합니다.
장비 구성 요소는 다음과 같습니다.
1, PLC, 7 인치 터치 스크린, 제어판, 부하(조정 가능한 전압 0-250V, 전압 및 전류 표시)를 포함하는 전기 제어 캐비닛;
2, 임팩트 헤드, 강판 및 고정 장치를 포함하여 360kg의 강철 기반을 포함하는 그림 103과 같은 기계 장치.
전기 해머 내구성 충격 시험 장치를 위한 시험 기능:
1. 무부하 테스트:드릴 전용 모드가 있는 해머를 포함한 모든 해머는 그림 103과 같이 시험 장치에 수직으로 장착되고 12시간 동안 정격 전압의 1.1배에서 작동한 다음 12시간 동안 정격 전압의 0.9배에서 작동됩니다.각 주기는 30초의 작동 기간과 공구가 꺼진 상태로 유지되는 90초의 휴지 기간으로 구성됩니다.테스트 중에 각 테스트 전압에서 해머를 세 가지 다른 방향(수평, 수직, 수직)으로 배치하고 도구의 각 위치는 약 4시간 동안 작동합니다.
2. 부하 테스트:드릴 전용 모드가 있는 해머를 포함한 모든 해머는 그림 103과 같이 시험 장치에 수직으로 장착하고 정격 전압 또는 정격 전압 범위의 평균값에서 각각 6시간씩 4주기 동안 작동합니다. 이 기간 사이의 간격은 최소 30분입니다.
이 테스트 동안 해머는 간헐적으로 작동되며 각 주기는 30초의 작동 기간과 공구가 꺼진 상태로 유지되는 90초의 휴지 기간으로 구성됩니다.
테스트 중에 충격 메커니즘의 안정적인 작동을 보장하기 위한 축방향 힘이 탄력 있는 매체를 통해 해머에 적용됩니다.
공구 일부의 온도 상승이 12.1의 시험 중에 결정된 온도 상승을 초과하면 강제 냉각 또는 휴지 기간이 적용되며 휴지 기간은 지정된 작동 시간에서 제외됩니다.
전기 해머 내구성 충격 시험 장치의 기술적 매개변수:
| 아니요. | 안건 | 명세서 |
| 1 | 전원 | 220V/50Hz |
| 2 | 에어 소스 | 5~8바 |
| 삼 | 전기 제어 | PLC 및 7인치 터치스크린 |
| 4 | 부하 전압 | 0-250V 조절 가능, 현재 디스플레이 |
| 5 | 무부하 회전 각도 | 0°, 90°, 180°, 시계 방향 또는 시계 반대 방향 수동 제어 가능 |
| 6 | 무부하 회전율 | 0-360°/초, 사전 설정 |
| 7 | 전원 켜기 시간 | 0-999.9초, 사전 설정 |
| 8 | 전원 끄기 시간 | 0-999.9초, 사전 설정 |
| 9 | 테스트 시간 | 0-9999h, 사전 설정 |
| 10 | 총 테스트 시간 | 0-9999h, 사전 설정 |
| 11 | 인터벌 시간 | 0-9999분, 프리셋 |
| 12 | 부하 압력 | 100,125,150,175,200,250,300,350,400N 프리셋 |
| 13 | 임팩트 헤드 | 0.7,1.4,2.3,3.4kg(연결 핸들 포함), 표 101에 따라 사용 |
| 14 | 강구 | Φ38mm |
| 15 | 강판 | 100,140,180,220mm, 표 101에 따라 사용 |
| 16 | 고무판 | 4개 세트, 강판과 강대에 매칭 |
| 17 | 스틸베이스 | 기본 무게 90kg, 30kg 무게 9개 장착 |
| 18 | 장비 차원 |
제어 캐비닛 600mm*400mm*750mm, 약.100kgs 테스트 랙 400mm*400mm*2000mm, 약.450kgs |
