IEC60898-1 제 9.13 MCB 기계적 200g 충격 시험 장비

IEC60898-1 제 9.13 MCB 기계적 200g 충격 시험 장비

MOQ: 1
가격: Customized
표준 포장: 합판
배송 기간: 30일
결제 방법: L/C, T/T, 서부 동맹, MoneyGram
공급 능력: 한달에 1 세트
상세 정보
원래 장소
중국
브랜드 이름
Sinuo
인증
Calibration Certificate (Cost Additional)
모델 번호
SN2507
샘플 레인지:
패널/레일/오목/패널 마운트 유형
충격머리:
R10 폴리 아미드, 경도 HR100
적용된 표준:
IEC60898-1
응용된 조항:
조항 9.13
임팩트 매스:
150 ± 1g (200g)
브래킷 질량:
10±1kg
강조하다:

emc 시험 체계

,

전자기 테스트 서비스

제품 설명



IEC60898-1 제 9.13 MCB 기계적 200g 충격 시험 장비





표준 및 조항:



시험 장비는 IEC 60898-1:2015 가전 및 유사한 설비에 대한 과류 보호용 전기 액세서리-회로 차단기 - 1부 표준 요구 사항에 적합합니다.원자회로 차단기.c.운동 조항 9.13 기계적 스트레스 시험, IEC 61009-1:2012 및 기타.





시험 목적:



스위치 소켓, 표면 장착 설치 상자, 콘택터, 폼형 케이스 AC 공기 회로 차단기 등에 사용됩니다.정상 사용 중에 기계적인 충격에 노출될 수 있는 노출된 부품의 충격 저항성을 확인하기 위해.





시험 원리:



테스트 에하에 따르면: 팽창, 충격 요소는 1 미터 팽창을 통해 특정 높이에서 자유롭게 방출, 수직 방향으로 가장 낮은 지점에서 샘플을 충돌,그리고 중력 잠재 에너지를 운동 에너지로 변환함으로써, 샘플에 대한 충격 테스트의 목적이 달성됩니다.





구조:



이 장비는 저에너지 펭둘루 충격 테스트 장치로도 불리며 고정 설치를 필요로 하지 않는 바닥에 장착된 디자인을 갖추고 있습니다.샘플 장착 장치는 다방향 조정성을 제공합니다., 수직, 수평 및 깊이 조절을 포함하여. 추가로 그것은 장착판과 수직 축에 세로 한 축을 둘 다 회전 허용,정밀한 위치 설정에 대한 자유의 5도 제공.



팽창 팔은 회전 지점을 통해 조절 가능한 방출 각도 메커니즘으로 장착되어 샘플의 앞면과 측면의 다양한 위치에서 표적 충돌을 가능하게합니다.이 유연한 설계는 산업에서 유사한 제품의 대부분에 대한 충격 테스트 요구 사항을 완전히 충족합니다..





기술 매개 변수:



모델 SN2507
적용 가능한 샘플 범위 패널 마운트, 레일 마운트, 내장, 패널 마운트 서킷 브레이커
충격 요소 머리 R10 폴리아마이드, 강도 HR100
충격 요소 질량 (동위 질량) 150±1g ((200g)
장착 브래킷 품질 10±1kg
장착 브래킷 장착판 주위에 ± 90 ° 회전 할 수 있습니다, 장착판 수직 축 주위에 ± 90 ° 회전 할 수 있습니다, X, Y, Z 세 축을 조정 할 수 있습니다
위치 조절 브래킷 X-100?? 100mm, Y-100?? 100mm, Z-100?? 100mm 스트록 조절
스윙 앵클럼 길이 1000±1mm, 질량 100±1g, 물질 외 지름 9mm, 벽 두께 0.5mm의 철 팽창
충격 높이 0-500mm, 스케일 디스플레이 (응답하는 각 변환)
도전 차단기 장착판 175*175*8 라미네이트 판
차원 860mm × 650mm × 2000mm
무게 약 140kg


샘플 고정 표시:

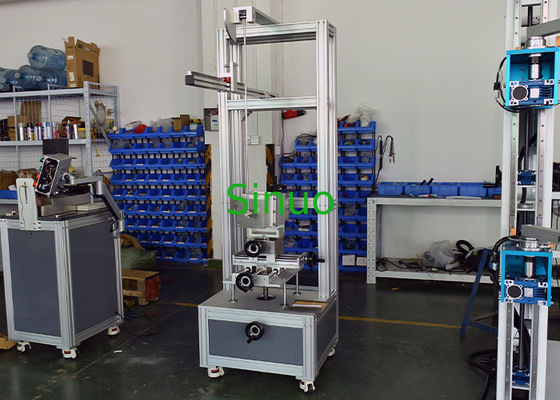

IEC60898-1 제 9.13 MCB 기계적 200g 충격 시험 장비 0
