| MOQ: | 1 |
| 가격: | Customized |
| 표준 포장: | 합판 |
| 배송 기간: | 1 달 |
| 결제 방법: | 전신환 |
| 공급 능력: | 달 당 10개 세트 |

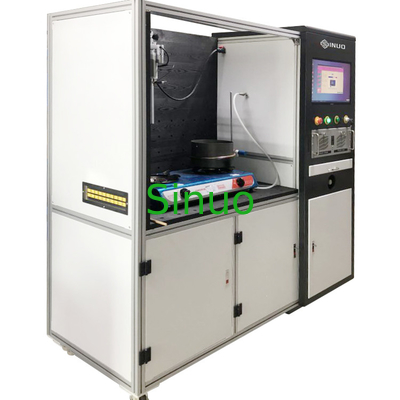

IEC60335-2-31 레인지 후드 열 성능 시험 장비
레인지 후드 열 성능 시험 장비 표준:
이 열 스토브 테스트 시스템은 IEC 60335-2-31 표준의 11장 및 그림 101의 요구 사항에 따라 설계 및 제조되었습니다.
레인지 후드 열 성능 시험 장비 구조:
테스트 코너는 온도 상승 환경을 시뮬레이션하며, 레인지 후드 테스트 및 가스 스토브 테스트와 호환됩니다.
레인지 후드 열 성능 시험 장비 기술 매개변수:
| 작동 전원 | 220V, 50Hz, 장비 전력은 약 10500W |
| 전기 난방 전력 | 6개의 버너가 있으며, 후면 3개의 입력 전력은 2KW, 전면 3개의 입력 전력은 1.5KW입니다(독일 EGO 버너, 작은 전력 오차 및 긴 수명). |
| 패널 크기 | 왼쪽 패널은 약 800*1200mm, 9*6=54개의 온도 측정 지점, 후면 패널은 약 1200*1200mm, 9*9=81개의 온도 측정 지점, 지점 레이아웃은 100*100mm 정사각형입니다. |
| 온도 측정을 위한 황동 시트 | 직경 15mm, 두께 1mm. |
| 열전대 와이어 | 직경은 0.3mm 미만이며, K형 OMEGA 정품 열전대 와이어가 단자 블록에 균일하게 연결됩니다. |
| 치수 | 약 1200*800*2000 (길이*너비*높이 mm) |
| 액세서리 | 스토브 크기와 동일하거나 가까운 크기의 용기 6개와 4미터 길이의 열전대 와이어 20개가 추가로 장착되어 있습니다. |
| 측정된 열 부하 /kW | 냄비 크기 /mm | 가열수 /kg | |||||||
|
냄비 내경 φA |
바닥 두께 C | 냄비 벽 두께 D | 냄비 깊이 H | 코너 반경 E |
바닥 면적 /cm2 |
냄비 품질 /g | 뚜껑 품질 /g | ||
| ＜1.72 | 200 | 2 | 1.5 | 130 | 2.5 | 314 | 540 | 125 | 3 |
| 2.08 | 220 | 140 | 3 | 380 | 680 | 149 | 4 | ||
| 2.48 | 240 | 150 | 3.5 | 452 | 800 | 177 | 5 | ||
| 2.91 | 260 | 2.5 | 1.8 | 160 | 531 | 965 | 208 | 6 | |
| 3.36 | 280 | 170 | 615 | 1130 | 290 | 8 | |||
| 3.86 | 300 | 180 | 707 | 1350 | 323 | 10 | |||
| 4.40 | 320 | 190 | 804 | 1520 | 360 | 12 | |||
| 4.95～ | 340 | 200 | 4 | 907 | 1800 | 402 | 14 | ||
| 공차 | ±1% | ±0.1 | ±0.1 | ±1% | 0～0.5 | ±5% | ±5% | ||
