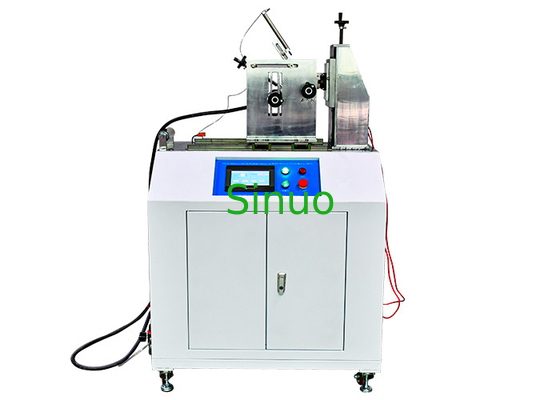

IEC62196-1 PLC 디스플레이 스크린을 가진 전기 차량 소켓 파기 능력 시험 장치
시스템 소개:
시험 장비는 IEC62196-1:2020, IEC60309-1:2012의 제22조 및 제23조의 요구 사항을 충족합니다.
충전 인터페이스, 산업 플러그, 소켓 및 커플러와 같은 전기 액세서리가 기계적,과도한 마모나 다른 유해한 영향 없이 정상 작동 중 전기 및 열 스트레스.
세르보 모터 드라이브 메커니즘, 그래서 샘플 반복 플러그와 당기는 동작. 외적인 부하는 깨지기 용량을 테스트하는 데 사용할 수 있습니다. 부팅 / 종료 시간, 테스트 속도, 스트로크,각은 터치 화면에 미리 설정할 수 있습니다.
기술 매개 변수:
|
기계 내구성 시험 기계 |
|
|
테스트 스테이션 |
단일, 사용자 정의 할 수 있습니다 |
|
전기 제어 방법 |
PLC 지능형 통합 제어, 색상 인간화 터치 스크린 |
|
드라이브 모드 |
세르보 모터 드라이브 |
|
샘플 클램핑 방법 |
기계적 클램핑, 클램핑 포인트 위치는 세 축 고정장치를 따라 조정 될 수 있습니다 |
|
선형 스트록 |
0-100mm, 미리 설정할 수 있습니다 (시험 플러그와 시험 소켓 사이의 거리 ≥ 50mm) |
|
운행 시간 |
0-99.9s, 미리 설정할 수 있습니다 (전기 접촉은 4s 이상, 2s 이상 유지되어야 합니다) |
|
삽입 및 분리 속도 |
0-0.85m/s를 미리 설정할 수 있습니다. |
|
테스트 사이클 |
0 ~ 999999 사이클을 미리 설정할 수 있습니다 (한 번의 시도는 플러그 또는 차량 연결 장치 및 그에 맞는 액세서리의 삽입 또는 철수입니다). 루프는 두 스트로크로 구성됩니다.1개는 삽입, 1개는 출입. |
|
테스트 주파수 |
0~10주기/분,예정될 수 있습니다 ((3.75주기/분=7.5주기/분) |
|
부하실 |
|
|
채널 |
1 채널 |
|
디지털 볼트미터 |
0~300V, 정확도 ±0.5% |
|
디지털 암페르 미터 |
0·82A, 정확도 ±0.5% |
|
디지털 디스플레이 전력계 |
0~24KW, 정확도 ±0.5% |
|
디지털 디스플레이 전력 요인 미터 |
0.2 ∼ 0.999정확도 ±0.5% |
|
부하 모드 |
저항, 인덕티브, 용량 3인 1 스위치 가능 |
|
용량 부하 |
70uf, 140uf, 7.3uf가 전환될 수 있습니다. |
|
부하 출력 모드 |
각 전력 (연속) / 간격 전력은 전환 될 수 있습니다 |
|
타이머 |
09999번, 미리 설정할 수 있습니다. |
|
부하 전력 |
단일 24KVA |
|
출력 전류의 상한 |
82A, 82A를 넘으면 자동으로 끊어집니다. |
|
일반 |
|
|
테스트 내용 |
전기 결합기 / 충전 인터페이스의 끊기 용량 시험 전기 결합기 / 충전 인터페이스 정상 사용 수명 시험 |
|
탐지 기능 |
부하에서 테스트하는 동안 오픈 서킷 알람을 실현 할 수 있으며, 순환은 실시간으로 기록 할 수 있습니다. |
|
안전 보호 |
지상 보호, 단전 보호 |
