| MOQ: | 1 |
| 가격: | Customized |
| 표준 포장: | 합판 |
| 배송 기간: | 30 일 |
| 결제 방법: | L/C, T/T, 서부 동맹, MoneyGram |
| 공급 능력: | 10 달 당 설정 |

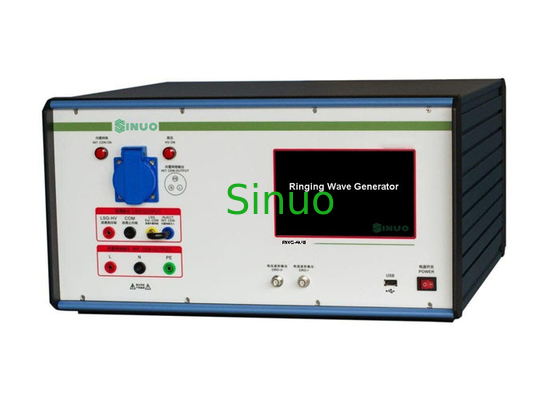

EMS 진동파 내성 테스트를 위한 IEC 61000-4-12 울리는 파동 발생기 4KV 16A
표준 및 조항:
IEC 61000-4-12/GB/T 17626.12 "전자기 호환성(EMC) - 테스트 및 측정 기술 - 진동파 내성 테스트"
ANSI-C62-41 "저전압 AC 전원 회로의 서지 전압에 대한 IEEE 가이드"
샘플 및 제한 사항:
조명 기구, 전자 회로 및 장비
애플리케이션:
Ringing Wave Generator 공공 및 사설 네트워크 모두에서 저전압 전력선, 제어선 및 신호선에서 비반복 감쇠 진동 과도파를 시뮬레이션하는 데 사용됩니다.가정용, 상업용 및 산업용 전기 및 전자 장비의 내성을 평가하기 위한 이상적이고 규범적인 기초를 제공합니다.
시험 원리:
전원 및 제어 스위칭(또는 낙뢰에 의해 트리거됨)으로 인한 과도 현상은 전원 라인, 제어 라인 및 신호 라인에 링잉 웨이브 간섭을 생성합니다.가정용, 상업용 및 산업용 전기 및 전자 장비의 내성 성능 평가를 위한 공통 기준을 설정합니다.
구조:
7인치 터치 LCD 인터페이스, 풍부한 기능, 간편한 작동 및 소프트웨어 업그레이드
내장형 단상 10A(16A) 전원 네트워크, 2-in-1, 소형 설계
EUT 출력은 고강도 패널 소켓과 함께 제공되며 테스트 샘플 연결이 더 편리하고 안정적입니다.
내장 EUT 작동 전압, 전류 모니터링, 과전압, 과전류 보호
고전압 과전압, 과전류 및 단락 보호 기능이 내장된 지능형 프로그램 제어 고전압 전원 공급 장치
전압 오류 및 출력 없음에 대한 경고와 함께 링 웨이브 출력 지능형 감지
자기 진단 기능, 고전압 및 울리는 파의 비정상적인 출력을 지능적으로 판단 할 수 있습니다.
메인 스위치는 강력한 비교 가능성과 긴 수명으로 안정적인 파형을 보장하기 위해 가져온 스위치를 채택합니다.
파형은 외부 오실로스코프에 의해 표시됩니다(오실로스코프는 사용자가 준비해야 함)
사용 환경 :
전원: 단상 AC220V ± 10%, 50/60Hz
주위 온도: 10°C~35°C
상대 습도: 30%~60%
분진, 부식성 가스, 인화성, 폭발성 물질이 고농도로 존재하지 않을 것
기술적인 매개변수:
| 개방 회로 전압 발진 주파수(1/T) | 100kHz±10% |
| 개방 회로 출력 전압(PK1) | (250V~4000V)±10%, |
| 개방 회로 전압 파형 전면(T1)(10%~90%) | PK1: 0.5μs±30% |
|
개방 회로 전압 감쇠율 |
40%<(PK2)/(PK1)<110% |
| 40%<(PK3)/(PK2)<80% | |
| 40%<(PK4)/(PK3)<80% | |
| 단락 전류 웨이브 프론트(T2) (10%~90%) | P1 ≤0.9μs |
| 3500V에서 단락 전류(PK1) | 12Ω에서 292A ± 10% |
| 3500V에서 단락 전류(PK1) | 30Ω에서 117A ± 10% |
| 인접 펄스 간격 | 1초~99초 |
| 펄스 수 | 1~9999배 |
| 출력 방법 | 자동 양극 및 음극 전환 또는 교대 |
| 출력 임피던스 | 12Ω, 30Ω |
| 상주입법 | 비동기식 또는 동기식(0°~360°) |
| 샘플 커플링/디커플링 네트워크 | 옵션, 낙뢰 서지 발생기가 있는 결합/감결합 네트워크 |
|
|
