전기 회람은 통제되는 에너지 효율 실험실 IEC 60879 컴퓨터를 - 부채로 부칩니다

IEC 60879 에너지 효율 컴퓨터 - 전기 회람 팬을 위한 통제되는 시험 실험실

개관:

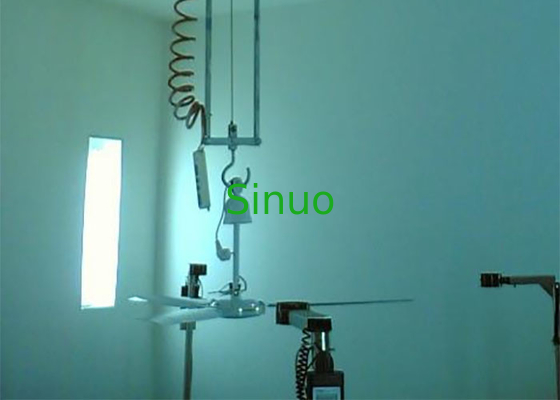

이 테스트 체계는 IEC 60879에서 규정된 실험실 필요조건에 따라 전기 회람 팬 및 규칙의 Corr 1986년 1992년 성과 그리고 건축 하고, 천장 선풍기의 테스트 요구를 응할 것입니다.

에너지 효율 테스트 체계는 컴퓨터에 의해 통제됩니다, 체계는 각 원형의 각 검사점 그리고 평균 공기 양과 점 공기 양의 공기 양 가치를 표시하골, 자동적으로 시험 결과와 가공 곡선을 생성하고 인쇄할 수 있습니다. 최소한도 컴퓨터 구성은 250G 하드 디스크, 17 인치 LCD 및 2G 기억을 포함할 것입니다.

체계는 IEC 기준에 따라 가동을 엄격히 수행할 것입니다, 말하자면 평균 공기 양 달성을 위한 2 분 안에 공기 양의 누적적인 맥박 수를 모을 것입니다.

기준:

뒤에 오는 기준에 따라 디자인될 수 있습니다:

► IEC 60879 1986년 Corr 1992년 또는 최신 버전

► 다른 기준

UUT의 유형:

천장 선풍기

기술적인 조건:

1. 이 체계는 IEC 60879에서 규정된 공기 양 측정의 요구에 응합니다. 그것에는 자동화 수준에서 디자인에서 적당한과 같은 많은 특성이 높이, 저항하는 편리한 작업 중 및 착용 - 있고, 방위와 반대로 진동 능력이 있습니다.

2. 시험 범위: 천장 선풍기.

3. 컴퓨터에 의해 통제해, 체계는 각 검사점의 공기 양 가치를 (를 포함하여 위치, 지연 시간 1min 및 테스트 시간 2min) 표시할 수 있고 매 3 분 각 원형의 일반적으로 및 평균 공기 양과 점 공기 양, 및 자동적으로 시험 결과와 가공 곡선을 생성하고 인쇄할 수 있습니다. 최소한도 컴퓨터 구성은 250G 하드 디스크, 17 인치 LCD 및 2G 기억을 포함할 것입니다.

4. 대기 속도는 시험판의 4개 절반 대각선 단면도에 측정되고 대각선의 센터에서 40mm에서 80mm의 증가에 의해 (잎의 센터를 통과하는 수직선에) 그리고 그 때 각 측으로 점차적으로 움직이기 위하여 측정될 것입니다. 측정은 9 m/min. 이하 산출한 평균 속력 하락까지 멈출 것입니다. 어떤 반지든지의 평균 속력은 반지의 평균 반경에 4개 절반 대각선 단면도에 독서의 평균일 것입니다.

5. 팬과 풍속계 기초의 고정 프레임은 보편적인 조정가능한 장치 장비되고, 임명 고도는 필수 범위 안에 편리하게 조정될 것입니다.

6. 바람개비, 바람개비 100mm의 직경을 위한 Testo435-2 유형 풍속계.

7. 체계는 전압, 현재 (진실한 유효값) 및 힘을 측정할 수 있는 다수 기능적인 전기 측정 계기 장비됩니다.

8. 시험판과 건축 (실험실의 외부 벽 그리고 내부 벽의 차원)의 차원

    실험실 (외부 차원)의 외부 벽의 차원: L 6m * W 5m * H 5m

    실험실 (내부 차원)의 내부 벽의 차원: L 4.5m * W 4.5m * H3m

시스템 구조:
